Hanomag Elektrik

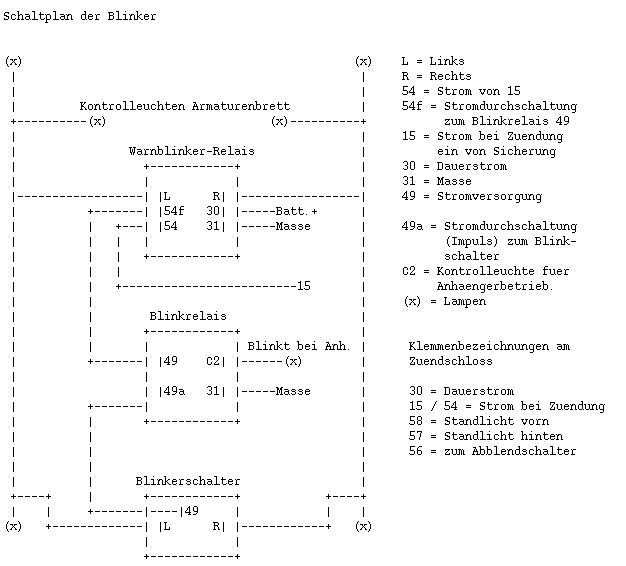

Schaltplan der Blinkeranlage mit Warnblinklicht

Hallo Hanomag Freunde, jedesmal wenn ich an meinen Schlepper schraube ärgert mich die Elektrik, denn diese funktioniert meistens nie! Ich habe mir deshalb einmal die Mühe gemacht und einen einfachen Schaltplan der Blinkerschaltung (inkl. Warnblinker) erstellt. Es kann gut sein, das dieser Schaltplan nicht den Standard entspricht und das die Klemmbezeichnung so nicht 100%ig in Ordnung ist, aber bei mir und meinen Freunden Funktioniert dieser Schaltplan einwandfrei. Ich hoffe, daß ich hiermit nicht nur Hanomag Schraubern behilflich sein konnte. Für die beste Hanomag Seite im Netz wollte auch ich mal etwas beitragen ;-) Mit den besten Schraubergrüßen Alex
