Hanomagdach klappbar

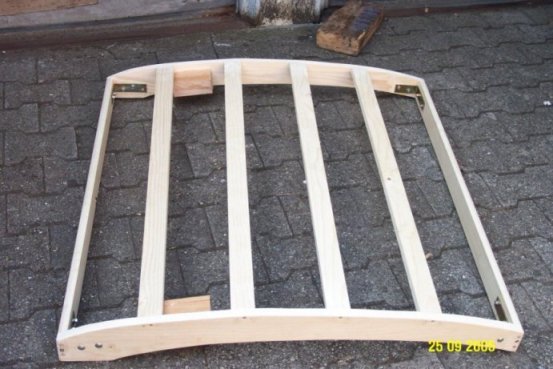

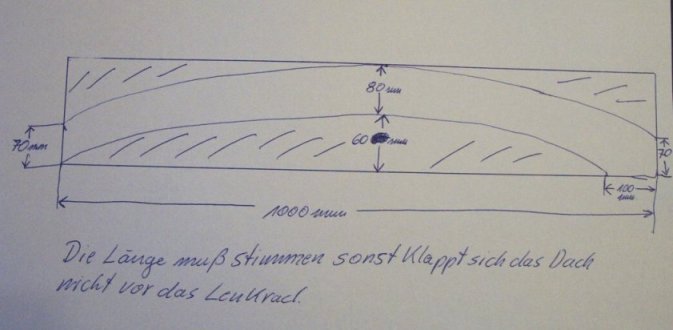

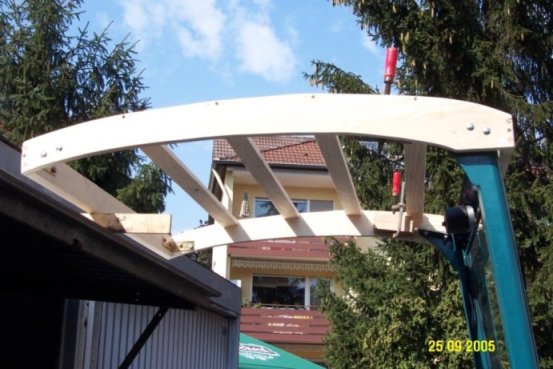

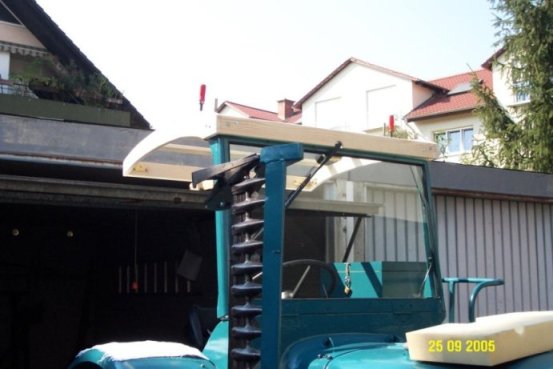

Klappbares Dach für R324SB Material:Kiefernholz 20 mm dick(abglagert)          Zwei lange Schaniere für Dach          Zwei Schaniere für Scheibenrahmen          Vier Winkel für die Ecken          Schlossschrauben M6          Holzdübel 8mm          Spaxschrauben             Seitenteile siehe Schablonenzeichnung. Querhölzer 50 x 20 x 1005 mm vier Stück Stirn und Rückbrett 70 x 20 x 1005 mm Die Maße sind von meinem 324 ,also immer nachmessen. Schablone aus Pappe anfertigen und auf beide Bretter aufzeichnen und aussägen mit Stich oder Bandsäge,dann mit Schraubzwingen zusammenspannen und verschleifen,damit beide Bretter die gleiche Form haben. Das Dachgestell zusammenleimen,mit Holzdübeln und Sapxschrauben. In den vier Ecken mit den Winkeln und Schlossschrauben verstärken. Am Stirn und Rückenholz die Kannten oben mit einem Hobel und Feile der Rundung anpassen. Die Holzklötze(verleimen und mit langen Holzschrauben befestigen)für die Dachschaniere müssen angepasst werden,die beiden Holzplatten hinten sind als Auflage für das Dach wenn es umgeklappt ist.Wenn alles zusammengeleimt und getrocknet ist,alles verschleifen und zwei Mal lackieren mit Klarlack oder Traktorfarbe. Mein Dach habe ich dann mit Cabrioverdeckstoff überzogen,mann kann auch eine wasserfeste Holzplatte darauf machen(jeder was er will) Scheibenrahmen und Frontblech. Beide Teile restaurieren,zwischen Scheibenrahmen und Frontblech eine 1,5-2 mm dicke Gummidichtung kleben und beides wieder zusammenschrauben.Nun die beiden Schaniere anzeichnen,Löcher bohren und verschrauben,dann die Schrauben die den Rahmen und das Frontblech zusammenhalten entfernen und das Dach ist klappbar.Beim fahren immer Rahmen und Frontblech wieder verschrauben!!!!! Die hinteren und oberen Halterungen und die Stangen muss man der Dachneigung anpassen.Ich habe auf den Kotflügel Orginal-Halter und am Dach habe ich zwei selbst angefertigt.Die Stangen werden dann mit Bolzen und Sicherungsstiften befestigt,wegen dem besseren Auf und Abbauen. Nun passt der Traktor in die Garage.Anbei einige Bilder,die hoffentlich helfen und nützlich sind, wenn einer das selbe Problem hat.Auf dem einen Bild liegt das Dach auf dem Lenkrad,das kommt davon weil ich die Haube hochgestellt habe zum Batterie laden.Wenn einer Fragen hat kann er mir ja mailen. Gruss Bernd.   Bernd.Baldauf@gmx.com
