(80) Schalt- und Instrumentenplan für Hanomag R28

28.09.2006
Hallo
Habe einen R28 zum reparieren bekommen , wo bekomme
ich Schaltplan und Plan wo welches Instrument im Armaturenbrett sitzt, her .Da hier weder
ein Kabel noch eine
Uhr montiert ist?
Gruss Armin Berresheim

29.09.2006
Hallo Armin,

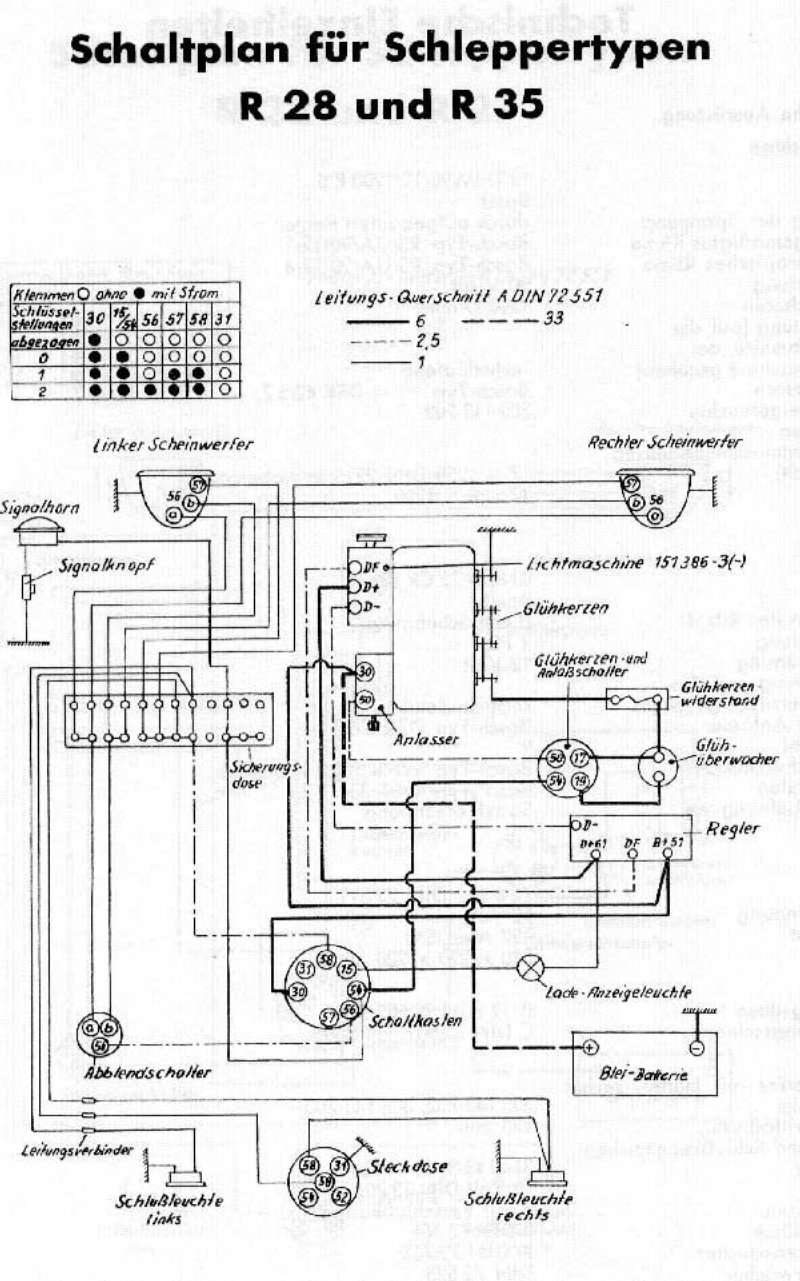

hier bekommst du den Originalschaltplan ohne Blinkanlage und
Warnblinkanlage,

diese kannst du im Forum nach sehen!


Wenn ich mich richtig erinnere sind an der Schalttafel folgende Schalter und
Anzeigen untergebracht:

Zündschloss, Fernlichtschalter, Glühanlassschloss, Glühüberwacher,
Ladekontrollleuchte, Öldruckmanometer, Betriebsstundenzähler.

Zusatzausrüstung: 1 polige Steckdose für Scheibenwischer,
Blinklenkstockschalter und Warnblinkschalter, 7 polige  Steckdose.

Gruß HANO Heinz
